Studio di ingegneria civile

Posiamo condotte senza aprire il terreno

DD Engineering progetta e calcola attraversamenti senza scavo: gas, acqua, fibra, elettrico e fognario passano sotto fiumi, strade e ferrovie senza aprire una trincea. Facciamo i conti prima che la macchina entri in terra, e seguiamo il cantiere finché la condotta non è in posa.

Progettazione esecutiva e relazioni di calcolo per HDD, microtunneling e tunneling
Software proprietario per il calcolo di tiro, curvature e pressioni in foro
Laboratorio mobile e georadar: controllo in cantiere, non a distanza

Richiedi una valutazione Il nostro software

HDD · Microtunneling · GPR

Lo studio

I numeri che ci definiscono

100+

Progetti completati

Progettazione, direzione lavori, verifiche

7anni

Di attività nel no-dig

HDD, microtunneling, pipe jacking

6

Settori di applicazione

Gas, acqua, fibra, elettrico, fognario, ambientale

1

Software proprietario

H-DD engineering

Competenze

Otto aree, un solo interlocutore

Dalla caratterizzazione del terreno alla condotta in posa, senza passare da tre fornitori diversi.

HDD & Trenchless

Profilo di tiro, raggi di curvatura ammissibili, forze e sollecitazioni sulla condotta.

Profilo · Tiro

Calcoli geotecnici

Caratterizzazione dei terreni, stabilità del foro, cedimenti e fratturazione idraulica.

Stabilità · Frac-out

Rilievi e indagini

Topografia ad alta precisione, GPS RTK, restituzione as-built georeferenziata.

GPS RTK · As-built

Laboratorio miscele

Reologia, densità e filtrazione dei fanghi bentonitici secondo API RP 13B-1.

Reologia · API

Ground Penetrating Radar

Mappatura dei sottoservizi prima della perforazione: condotte, cavi, anomalie.

Sottoservizi

Analisi FEM

Modellazione dell’interazione terreno-struttura per gli attraversamenti critici.

Terreno-struttura

Parametri di lavoro

Previsione di spinte, coppie e portate per dimensionare macchina e cantiere.

Spinte · Portate

Forze su tubazioni

Verifica delle tensioni combinate in posa ed esercizio, con i limiti del materiale.

Tensioni · Limiti

Software proprietario

H-DD engineering

Un solo programma per progettare una trivellazione orizzontale controllata dall’inizio alla fine. Lo abbiamo scritto noi, sui problemi che incontriamo in cantiere: per questo produce direttamente gli elaborati che servono alla relazione, non tabelle da reimpaginare.

01

Profilo del foro

Geometria retta-arco-retta con verifica dei raggi minimi e della copertura sull’ostacolo.

02

Forze di tiro

Peso, attrito, resistenza fluidodinamica e amplificazione in curva, con i limiti di macchina.

03

Fratturazione idraulica

Pressione massima ammissibile confrontata con quella necessaria a mantenere il circolo.

04

Tensioni sulla condotta

Trazione, flessione e pressione esterna combinate, verificate sui limiti del materiale.

05

Miscele di perforazione

Portate, velocità di risalita e volumi, coerenti con i dati del laboratorio.

06

Elaborati

Diagrammi quotati pronti per la relazione, senza reimpaginare nulla.

Scheda completa del programma

Trivellazione orizzontale controllata

Il profilo si decide prima di entrare in terra

Angolo d’ingresso, raggi di curvatura, copertura sull’ostacolo e angolo d’uscita sono legati fra loro: cambiarne uno cambia tutti gli altri.

Angolo ingresso: 22°
Arco ingresso: R 220
Arco uscita: R 300
Angolo uscita: 16°

Vista tridimensionale

Il tracciato nello spessore del terreno

Lo stesso profilo, visto in tre dimensioni fra gli strati attraversati. Le linee verticali sono le quote di copertura lungo l’asse: è la lettura che serve per capire dove il foro si avvicina troppo alla superficie.

Tracciato di perforazione Piano campagna Strati attraversati

Cosa consegniamo

Gli elaborati di progetto

Profilo longitudinale di un attraversamento HDD calcolato con H-DD engineering — Profilo longitudinale quotato

Diagramma della pressione in foro confrontata con il limite di fratturazione idraulica del terreno — Verifica di fratturazione idraulica

Andamento della forza di tiro con i limiti della tubazione e della macchina — Forza di tiro e limiti

Servizi di progettazione

Soluzioni senza scavo su misura

Contour degli spostamenti totali indotti dallo scavo di due gallerie affiancate, in metri

Analisi dei cedimenti

Conca di subsidenza, volume perso e valutazione del danno agli edifici in superficie.

Analisi agli elementi finiti: distribuzione delle tensioni di Von Mises su una trave inflessa, in MPa

Analisi strutturale e FEM

Tensioni combinate su condotte e opere interferenti, verificate sui limiti del materiale.

Profilo longitudinale di progetto di una trivellazione orizzontale controllata, con punti di ingresso e uscita quotati

Progettazione esecutiva

Elaborati quotati e documentazione completa per l’iter autorizzativo.

Ammasso roccioso basaltico fratturato, del tipo che condiziona la scelta della tecnologia di scavo

Consulenza sul terreno

Scelta della tecnologia e dei materiali in funzione della litologia attraversata.

Laboratorio interno

La miscela si tara sul terreno, non sul catalogo

Il laboratorio mobile segue la perforazione in cantiere. Reologia, densità e filtrazione si controllano sul fango effettivamente in circolo: se il terreno cambia, la miscela cambia entro l’ora.

Travaso del fango di perforazione nella cella di prova per il controllo in cantiere — Prelievo del fango per la prova

Viscosimetro rotazionaleYield point, viscosità plastica, gel strengthAPI RP 13B-1

Filtro pressaFiltrazione a bassa pressione e panettoAPI RP 13B-1

Bilancia per fanghiDensità della miscela in circoloAPI RP 13B-1

Imbuto MarshViscosità apparente a bordo foroAPI RP 13B-1

Sand content kitContenuto di sabbia ed efficacia del ricicloAPI RP 13B-2

Setacci granulometriciGranulometria del terreno attraversatoUNI EN ISO 17892-4

Diagnostica del sottosuolo

Quello che il rilievo non dice

Le interferenze che fermano un cantiere quasi mai sono sulle mappe. Il georadar le trova prima che lo faccia la fresa.

Radargramma: le iperboli di riflessione individuano tre sottoservizi interrati a profondità diverse — Radargramma acquisito in campo

Giunto flangiato su condotta in acciaio, del tipo posato in attraversamento — Condotta in acciaio flangiata

Rilievi e indagini

Il tracciato si progetta su un rilievo

Non su una mappa catastale. Restituiamo as-built georeferenziati che il committente carica direttamente nel proprio sistema territoriale.

GPS RTK

Precisione centimetrica su ingresso, uscita e asse del tracciato.

Indagini

Sondaggi e prove per caratterizzare le unità attraversate.

As-built

Restituzione georeferenziata pronta per il GIS.

Ricevitore GNSS su palina per il rilievo del tracciato, con mezzo d'opera al lavoro sullo sfondo — Rilievo GNSS del tracciato

Operatore alla strumentazione topografica durante il rilievo del tracciato — Battuta dei punti di ingresso e uscita

Tipologie di intervento

Come lavoriamo, in tre scenari

Scenari rappresentativi delle lavorazioni che seguiamo, con parametri e controlli tipici. I riferimenti di commessa sono disponibili su richiesta.

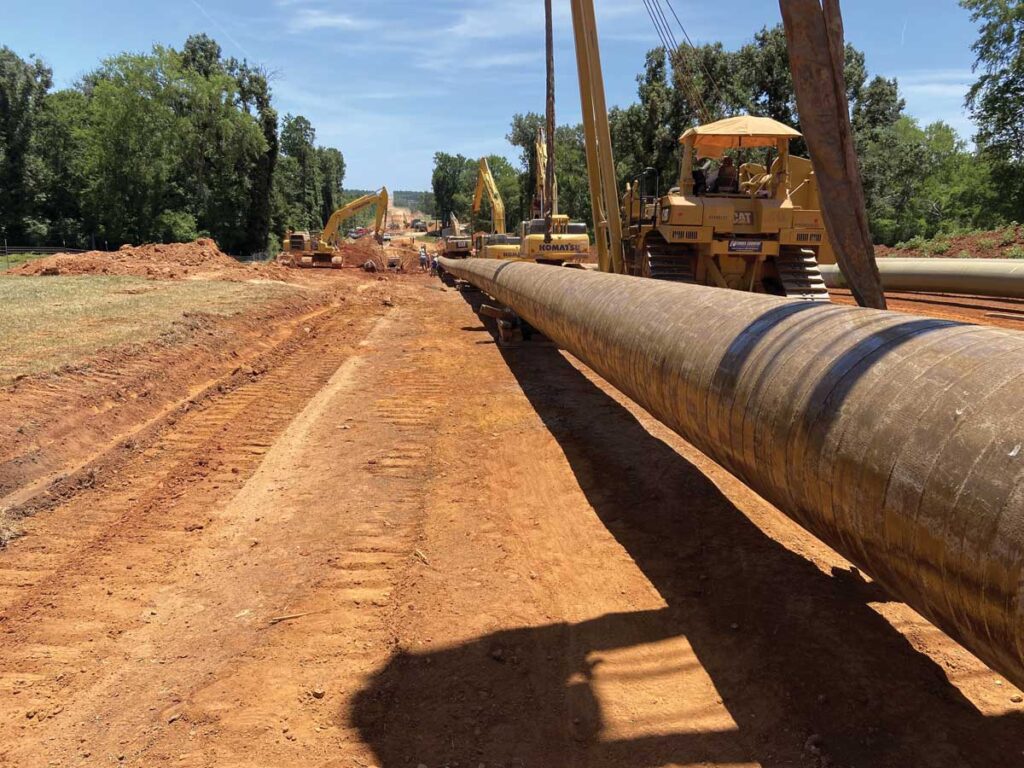

Varo della condotta: side-boom allineati lungo la pista sollevano la colonna durante il tiro

Fluviale

Metanodotto in subalveo

Tecnologia: HDD
Diametro: DN 400
Lunghezza: 385 m
Copertura: 6,5 m

Criticità. Pressione in foro vicina al limite di fratturazione. Profilo riabbassato di 1,8 m.
Risultato. Tiro 412 kN contro 480 calcolati, scarto 14%.

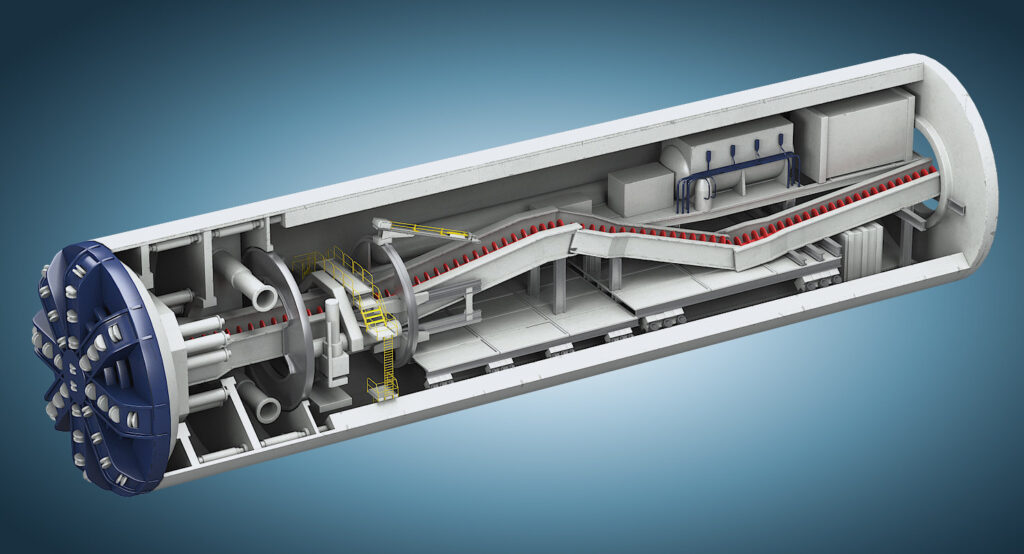

Spaccato di una fresa per microtunneling: testa fresante, martinetti di spinta e sgombero dello smarino

Stradale

Collettore sotto arteria urbana

Tecnologia: Microtunneling
Diametro: DN 1000
Lunghezza: 145 m
Copertura: 4,2 m

Criticità. Trovanti non intercettati dai sondaggi. GPR integrativo e revisione della testa fresante.
Risultato. Cedimenti 4 mm contro i 10 ammessi.

Postazione di perforazione con asta in foro, telo di contenimento e vasca di raccolta del fango

Ferroviario

Cavidotto sotto linea in esercizio

Tecnologia: Spingitubo
Diametro: DN 800
Lunghezza: 62 m
Copertura: 3,8 m

Criticità. Linea in esercizio, cedimento ammesso 5 mm. Monitoraggio continuo con soglia a 3 mm.
Risultato. Cedimento massimo 2,3 mm.

Chi siamo

Chi firma i calcoli

Un team di ingegneri specializzati nell’ingegneria del sottosuolo, con sede a Carpi e operatività su tutto il territorio nazionale.

Mohamed Daba

Ingegnere civile — Trenchless specialist

«Ho lavorato su attraversamenti in contesti urbani, industriali e ambientali complessi. La chiave è conoscere a fondo il terreno e prevedere ogni variabile prima che diventi un problema.»

Diego Diambri

Senior trenchless manager

«Seguo il monitoraggio delle miscele bentoniche e il supporto ai cantieri in tempo reale. Il laboratorio interno ci permette di intervenire subito se qualcosa cambia.»

Quattro pilastri

Come siamo strutturati

Competenza ingegneristica, laboratorio mobile, software proprietario di progettazione, diagnostica GPR e ferromagnetica. Tutto interno, niente subappalto tecnico.
